PRODUCT
Qコン
埋め戻し不要の型枠保持コーン
NETIS登録：No.KT-190032-A
特許第6347520号・第6739806号
Qコンは躯体に埋め込まれるため、
型枠脱型後の除去作業が不要です。
従来のプラスチックコーンに比べ、
工期短縮・安全性の向上・コスト削減に貢献します。
PRODUCT QUALITY
01
品質特長
01 / COST & EFFICIENCY
工期短縮・安全性向上・
コスト削減
従来のプラスチックコーンに比べて、
工期短縮・安全性の向上・コスト削減に貢献します。
02 / EASY FINISHING
面落ち部分は
下地補修で処理可能
面落ち部分は左官屋さんの
下地補修で処理が可能です。
03 / EASY ASSEMBLY
型枠組立ては
従来と同じ
型枠組立ては従来と同じで、
大工さんの作業負担増加はありません。
長さはプラスチックコーンと同じで、
セパレーターはそのままお使いになれます。
04 / NO REMOVAL
型枠脱型後の
除去作業が不要
Qコンは躯体に埋め込まれるので、
型枠脱型後の除去が不要です。
05 / NO BACKFILL
左官屋さんの
埋め戻し作業も不要
Qコン除去後の左官屋さんの
埋め戻し作業も不要です。
将来的なモルタル抜け落ちの心配もありません。
06 / PLASTIC FREE
プラスチックを
使用しない
Qコンはプラスチックを使用していないので、
最終的にプラスチックと金属を
分別する必要がありません。
PRODUCT PARTS
02
製品パーツ
01 / PART

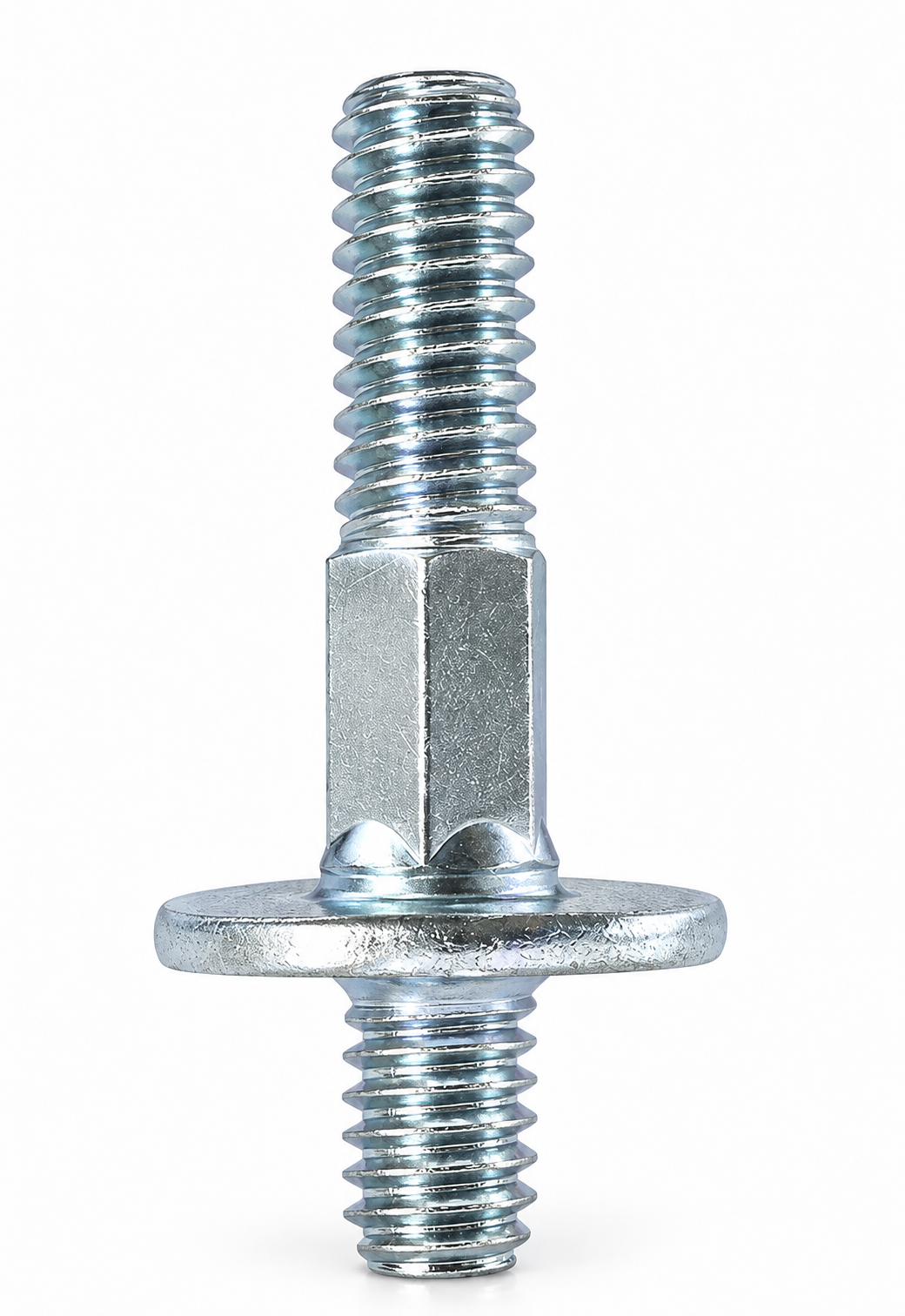

軸足
02 / PART

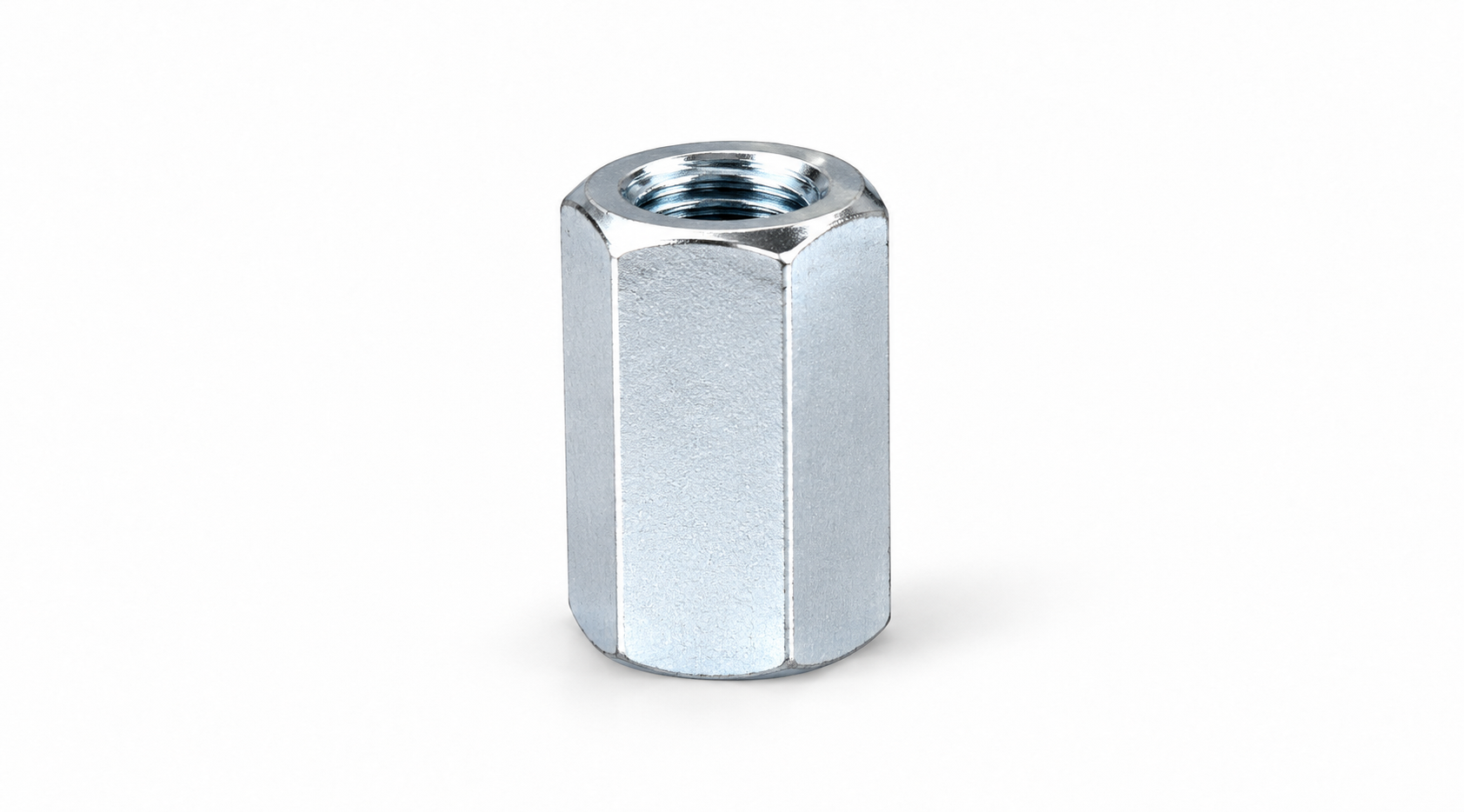

ナット
03 / PART
組み合わせ状態
DEVICE
03
構造の工夫
01 / DEVICE
金属ナットの露出を
抑える工夫
Qコンは金属ナットの露出を抑える構造となっており、
コンクリート仕上げ後の外観にも配慮しています。
02 / DEVICE

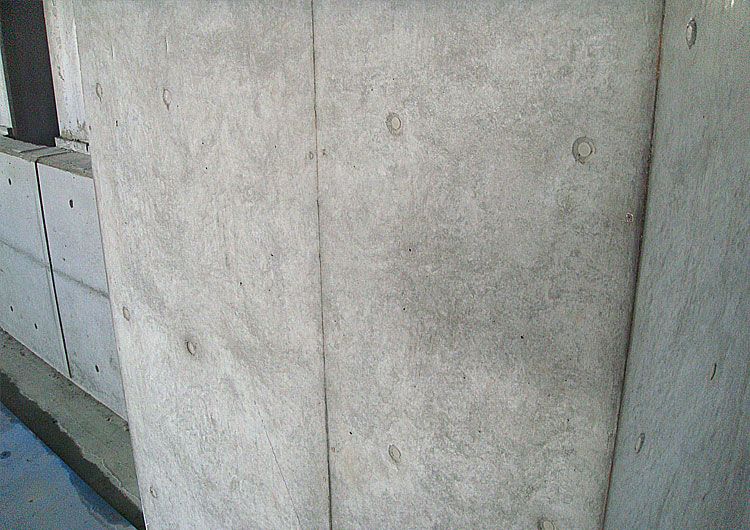

止水壁付タイプと
仕上がり表面
止水壁付タイプの構造と、
コンクリート仕上げ後の表面状態を
ご確認いただけます。
CAD DRAWINGS
04
試験・製品CAD図面
01 / CAD

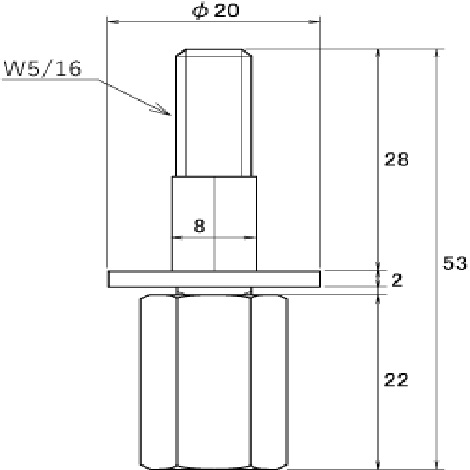

製品図面
Qコン本体の
製品寸法・形状を確認できます。
02 / CAD

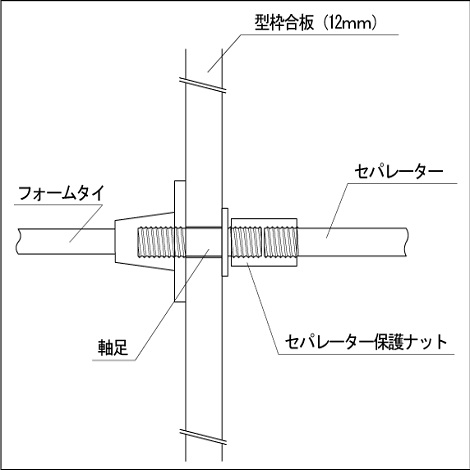

取り付け図
取り付け・取り外しは、
市販のコンパクトソケット
（8mmサイズ）を使用することで、
インパクトレンチでの作業が可能です。
※推奨品：TOP工業㈱製 EDS-8C
INSTALLATION
05

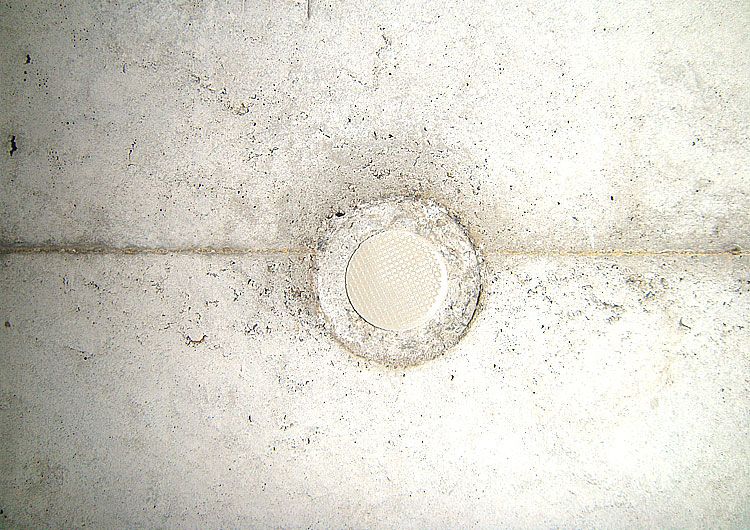

施工イメージ
SPECIAL CAP
06
専用キャップ
